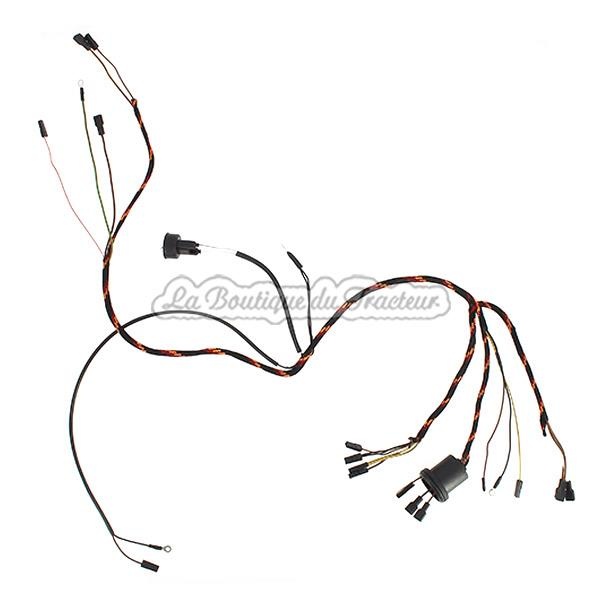

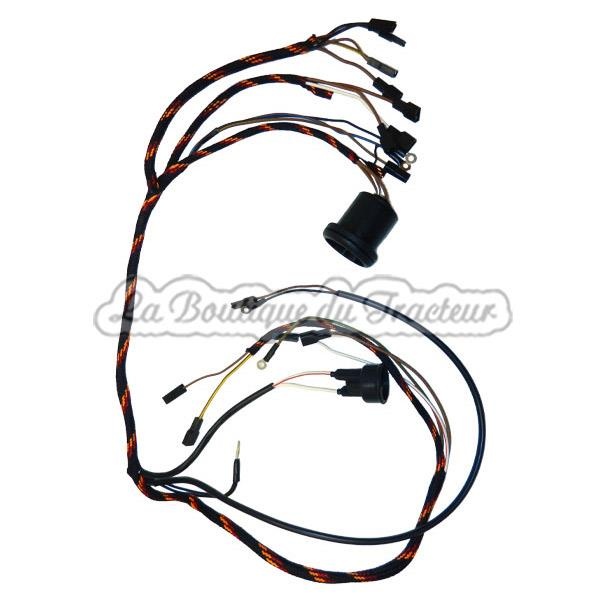

Faisceau électrique Massey Ferguson 135, 140, 145, 148, 152 (OEM : 54935775)
Description
Faisceau électrique principal du tableau de bord au moteur sans l'éclairage pour tracteurs Massey Ferguson 135, 140, 145, 148, 152 équipés d'une dynamo.
Se monte en remplacement des références d'origine (OEM) : 54935775, 898426M93

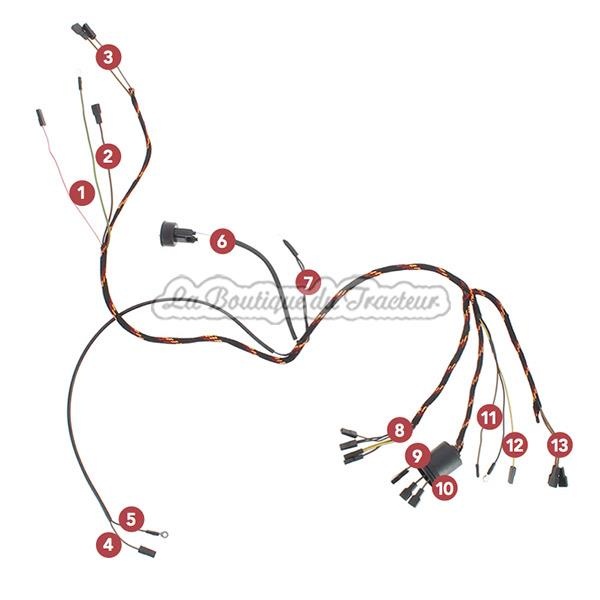

Branchements (voir schéma) :
1. Démarreur (fil vert et marron et fil rouge et blanc)
2. Bougie de préchauffage (fil marron)
3. Dynamo (fil marron et fil marron et jaune)
4. Masse (fil noir)
5. Sonde de température d'eau (fil marron et bleu)
6. Sécurité point mort (fil bleu et blanc et fil blanc et rouge)
7. Masse (fil noir)
8. Régulateur (2 fils marron, fil noir, fil marron et jaune)
9. Ampèremètre (fil marron)
10. Témoin de préchauffage (2 fils marron)
11. Indicateur de carburant (fil noir, fil jaune et marron)
12. Indicateur de température d'eau (fil marron et bleu)
13. Contacteur de démarrage (fil blanc, fil marron, fil marron et vert)
Schéma de branchement détaillé disponible en téléchargement ci-dessus.
